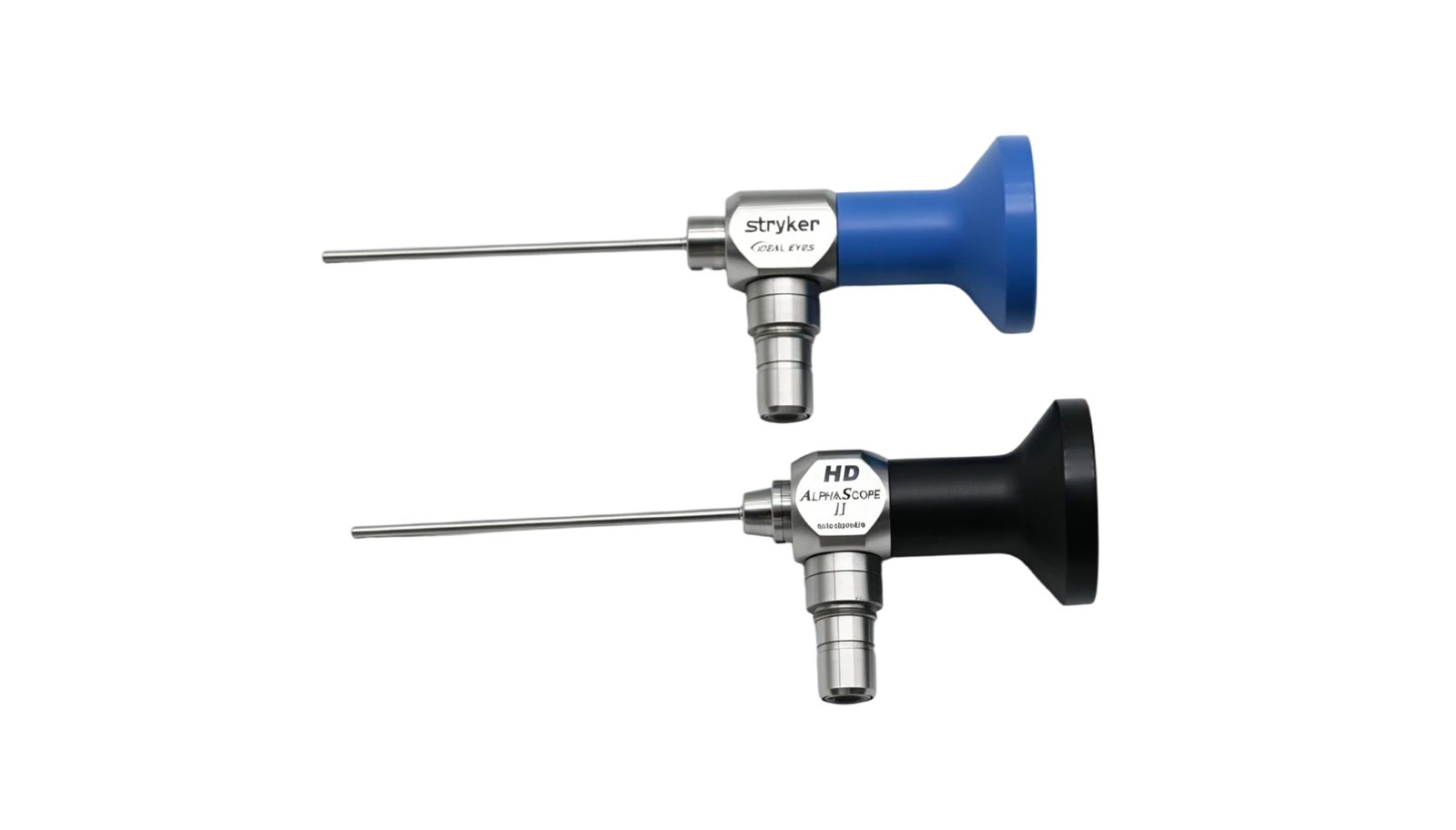

Dieser technische Fall konzentriert sich auf zwei Kieferarthroskopmodelle, das STRYKER 0502-119-010 und das GIMMI E.8186.20. Wir erläutern den gesamten Arbeitsablauf der Demontage optischer Linsen, der Tiefenreinigung, der Montage und der optischen Kalibrierung im Detail. Diese beiden Oszilloskope verfügen über eine nahezu identische interne optische Architektur, sodass ihre Fehlerbehebungslogik und Betriebsabläufe in hohem Maße austauschbar sind. Dieser Leitfaden dient als universelle Referenz für die Wartung ähnlicher arthroskopischer optischer Systeme.
Demontage des optischen Pfades
Beginnen Sie mit der Demontage des optischen Pfads, indem Sie Distanzrohre, Membranen und Adapterkompressionsblöcke herausziehen. Greifen Sie mit einer Hakensonde in das Distanzrohr, schütteln Sie es vorsichtig ab und heben Sie es dann mit einer Präzisionspinzette heraus. Klopfen Sie leicht auf das Zielfernrohrgehäuse, um interne Kompressionsblöcke zu lösen. Während dieses Schritts ist eine sorgfältige Kontrolle der ausgeübten Kraft erforderlich, um zu verhindern, dass sich die internen optischen Komponenten verschieben oder aufgrund von Vibrationen beschädigt werden. Um sicherzustellen, dass die Ausrichtung der optischen Komponenten bei der Demontage nicht gestört wird, wird ein Reduziergehäuse verwendet.

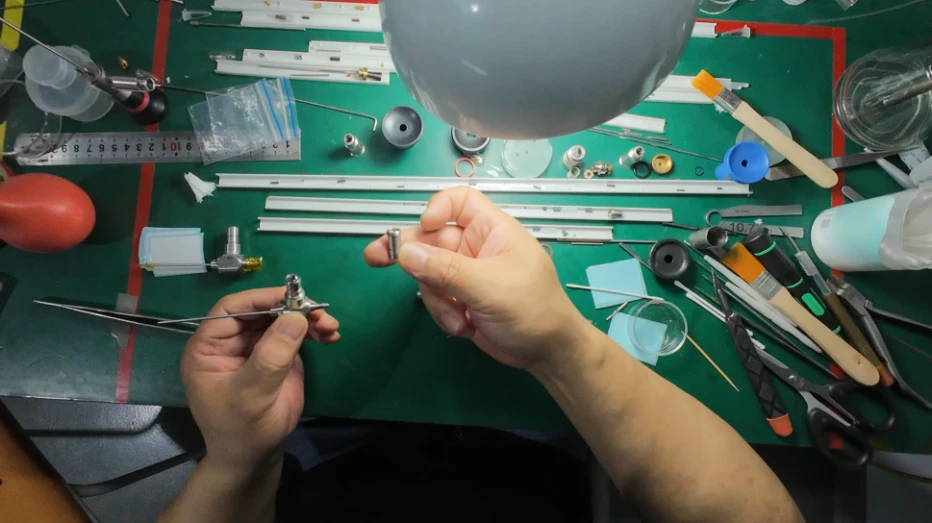

(Reduziergehäuse installieren)

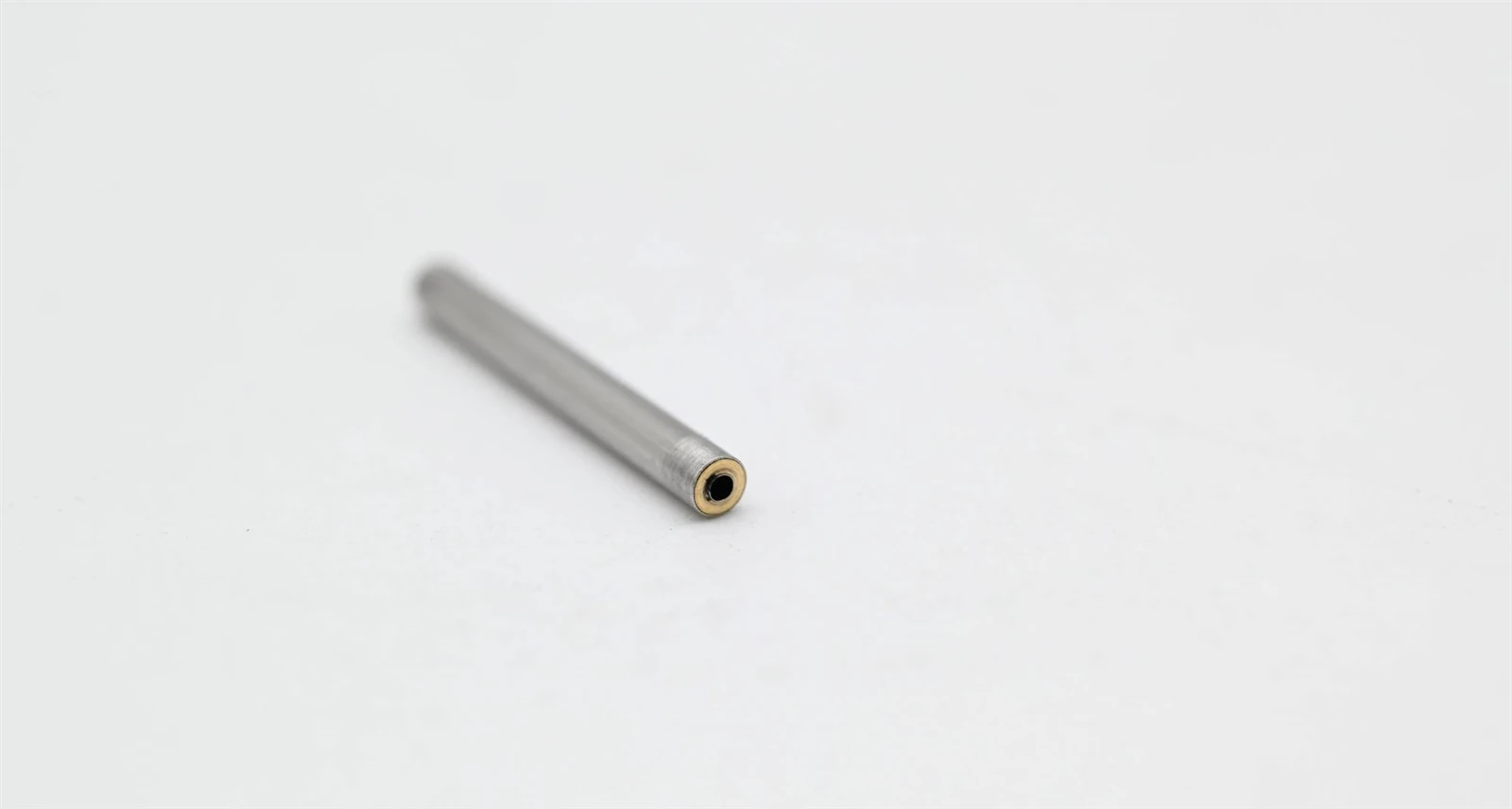

(Reduziergehäuse)
Die spezifische Struktur des Reduziergehäuses besteht aus einem Edelstahlrohr mit einem Außendurchmesser von 2,7 mm, das als Hauptkörper dient und an dessen beiden Enden Kupferhülsen (2 mm dick) angebracht sind. Im Inneren ist ein Edelstahlrohr mit einem Innendurchmesser von 1,1 mm und einem Außendurchmesser von 1,25 mm verbaut. Dieses Werkzeug erfordert eine hohe Konzentrizität und Funktionen, um sicherzustellen, dass die Stablinsen während der Demontage und Montage ihre ursprüngliche Reihenfolge beibehalten, ohne sich zu verändern.
Verbinden Sie das Reduziergehäuse und den verlängerten externen Adapter mit dem Arthroskop. Klopfen Sie während der Sichtprüfung vorsichtig auf das Zielfernrohrgehäuse, bis Stablinsen aus der Öffnung des Zielfernrohrrohrs freiliegen. Eine Methode zur Bestätigung der vollständigen Entfernung aller optischen Elemente ist wie folgt: Führen Sie ein dünnes Edelstahlrohr in das Arthroskop ein, markieren Sie die Position, an der das Rohr nicht weiter vorgeschoben werden kann, und vergleichen Sie dann diese markierte Tiefe mit der Gesamtlänge des Außenrohrs des Endoskops, um zu überprüfen, ob alle internen Komponenten vollständig extrahiert wurden.
Reinigung
Nachdem alle optischen Elemente entfernt wurden, fahren Sie mit der Reinigung des Inneren des Zielfernrohrgehäuses fort. Kratzen Sie zunächst mit einer Pinzette die Klebereste an der distalen Spitze ab und polieren Sie anschließend die restlichen Kleberschichten mit Schleifpapier der Körnung 1200, um eine saubere Metalloberfläche wiederherzustellen.
Um die Innenwand des Zielfernrohrschafts zu reinigen, schieben Sie mit Alkohol-getränkte, fusselfreie-Tücher mit einem Edelstahlrohr durch das Lumen hin und her.
Das hierbei verwendete Edelstahlrohr hat einen Außendurchmesser von 1,0 mm und einen Innendurchmesser von 0,9 mm, passend zu den Abmessungen des optischen Systems. Der Reinigungsvorgang muss mehrmals wiederholt werden, um sicherzustellen, dass keine Verunreinigungen an den Innenwänden zurückbleiben.

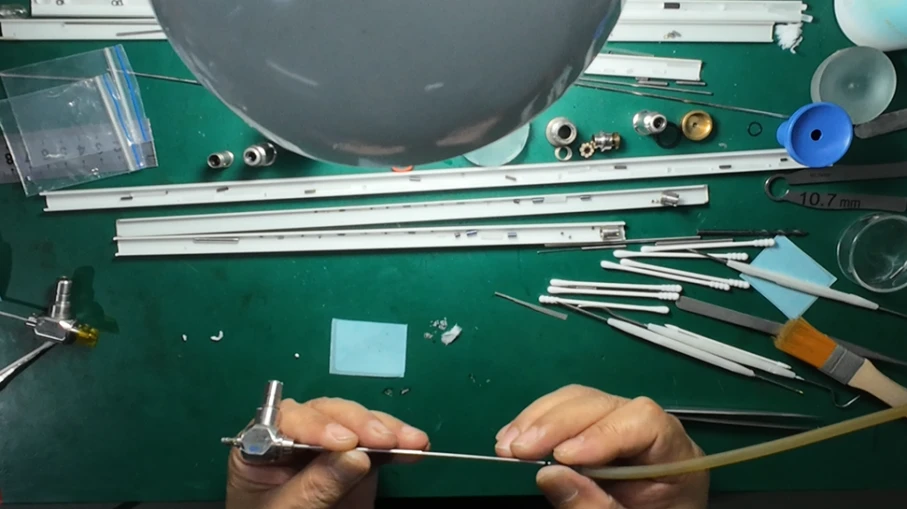

(Unterdruck-Vakuumspülung)
Schließen Sie nach dem Abwischen ein Sauggerät an das Edelstahlrohr an, um eine Unterdruck-Vakuumspülung an der Innenwand des Schafts durchzuführen und so feine Ablagerungen, Flusen und restlichen Alkohol im Inneren zu entfernen. Bewegen Sie das Edelstahlrohr während des Absaugens wiederholt vor und zurück, um eine vollständige Reinigung aller Lumensegmente sicherzustellen. Sobald die Reinigung abgeschlossen ist, versiegeln Sie beide Enden des Zielfernrohrschafts mit Hochtemperatur-Dichtmittel, um Staub zu blockieren und Sekundärkontaminationen zu vermeiden.
Testmontage
Die innere Passhülse dient zur Zentrierung des Okular-Faserkabels. Wenn die Hülse beschädigt ist oder eine optische Zentrierabweichung verursacht, schleifen und reparieren Sie sie auf einer Uhrmacherdrehbank. Verwenden Sie beim Entfernen von Stablinsen Okularbaugruppen von STRYKER-Zystoskopen oder Hysteroskopen mit passenden Innen- und Außendurchmessern als Hilfsmittel, um die demontierten optischen Komponenten in der richtigen Reihenfolge zu halten.

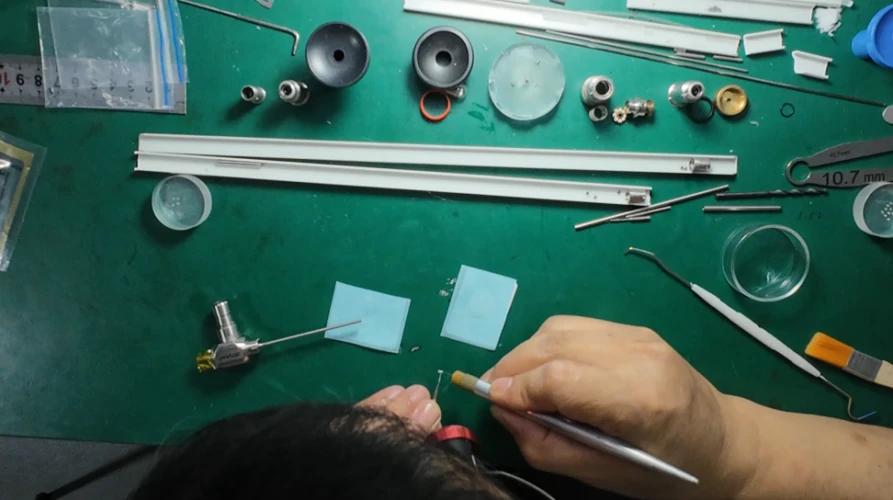

(Hilfs-Demontagewerkzeug)
Die Montage erfordert eine äußerst hohe Bedienpräzision. Dieser Reparaturkoffer verfügt über eine 40-fache Kopflupe zur Bedienung; Ein Hochleistungs-Binokularmikroskop ist ebenfalls akzeptabel. Vor dem Zusammenbau müssen beide Seiten der Lupen-/Mikroskoplinsen und aller Klemmzangen gründlich gereinigt werden, um Staub- und Ölflecken zu entfernen.
Informationen zur Werkzeugauswahl: Zum Reinigen und Anbringen von Distanzrohren werden extrafeine Pinzetten verwendet, während zum Halten optischer Linsen spezielle Spezialpinzetten erforderlich sind. In diesem Fall werden Linsenzangen mit einer runden Maulöffnung von 1,1 mm verwendet. Dieses Design verhindert wirksam den Verlust oder das Verkratzen der Linse beim Abwischen. Die Innenbohrung der Distanzringe muss mit winzigen fusselfreien Tupfern abgewischt werden, um Sauberkeit auf allen Passflächen zu gewährleisten.
Bei diesem Endoskopmodell ist es am besten, die gesamte Objektivbaugruppe vollständig zu zerlegen, zu reinigen und wieder zusammenzubauen. Das Innere des Zielfernrohrkörpers ist in drei Abschnitte unterteilt, was den Zusammenbau von hinten nach vorne recht anspruchsvoll macht. Während des Eingriffs entfernen Sie zunächst die Stablinsen und Abstandshalter; Erhitzen Sie dann die Objektivlinsenbaugruppe auf etwa 200 Grad und drücken Sie jedes optische Element einzeln mit einem speziellen Rohrwerkzeug heraus. Sobald die Reinigung abgeschlossen ist, setzen Sie die Komponenten nacheinander ein, beginnend am distalen Ende (dem Kopf des Zielfernrohrs), um die Objektivlinseneinheit wieder zusammenzubauen.
Verklebung von Objektiven
Der Klebeprozess bestimmt direkt die Dichtheit und Lebensdauer der Objektivgruppe. Bei dieser Reparatur wird ein kundenspezifisches, hochtemperaturbeständiges Dichtmittel mit den folgenden Eigenschaften verwendet:
Es widersteht Temperaturen bis zu 500 Grad, verbindet sich gut mit Glas und Edelstahl und weist eine hervorragende Alterungs-, Säure- und Laugenbeständigkeit auf. Dieser halb-transparente Klebstoff zeichnet sich durch eine gute Fließfähigkeit aus; Bei der Verklebung von Objektivlinsen sorgt es für eine effektive Eindringtiefe und Luftdichtheit-und übertrifft in dieser Hinsicht halbfeste Klebstoffe. Allerdings ist eine sorgfältige Kontrolle der Verarbeitungszeit erforderlich und eine Erwärmung auf ca. 300 Grad ist erforderlich, wenn die Klebeschicht demontiert werden muss.[Erfahren Sie mehr über...]
- Mischen des Klebers: Mischen Sie eine angemessene Menge Kleber etwa zwei Minuten lang gleichmäßig und lassen Sie ihn dann zum Vor-aushärten mehr als zehn Minuten ruhen. Beginnen Sie mit dem Auftragen, sobald der Kleber eine leichte Klebrigkeit erreicht; seine reduzierte Fließfähigkeit verhindert ein Eindringen nach innen. Passen Sie die Rührgeschwindigkeit an die Umgebungstemperatur an: Dünnerer Kleber kann bei hoher Temperatur etwas schneller gemischt werden. Winzige Mikrobläschen, die beim Rühren entstehen, lösen sich auf natürliche Weise auf und haben keinen Einfluss auf das Endergebnis der Versiegelung. Beachten Sie, dass der Kleber beim Ruhen leicht schrumpft. Wenn es während der Einkapselung zu einer unvollständigen Füllung kommt, konvergiert der Oberflächenkleber durch molekulare Spannung auf natürliche Weise nach innen, um eine vollständige innere Abdichtung zu gewährleisten.
- Leimabgabe: Beginnen Sie mit der Leimabgabe, sobald der Leim einen dünnen Fadenzustand erreicht hat. Klemmen Sie eine 0,3 mm Akupunkturnadel als Kleberapplikator ein. Arbeitsschritte: Kleben Sie zunächst die Objektivlinse mit einer Pinzette, die ein kleines Stück 3M-Klebeband trägt, leicht nach außen, klemmen Sie die Linse erneut mit einer 1,2-mm-Mikro--Backenpinzette fest, nehmen Sie mit der Akupunkturnadel Kleber auf und tragen Sie eine gleichmäßige Schicht um die vordere Hälfte des Objektivlinsenumfangs auf. Setzen Sie die Linse mit Hilfe eines Zahnstochers wieder in die Tubusöffnung ein. Überprüfen Sie nach dem Einsetzen sorgfältig, ob Kleber überläuft oder sich um den Umfang der Linse herum angesammelt hat.
(Kleberabgabe)
- Entfernen überschüssigen Klebers: Lassen Sie die verklebte Baugruppe 8 Stunden lang stehen; Der Kleber gewinnt teilweise an Härte, ist aber zu diesem Zeitpunkt noch nicht vollständig ausgehärtet. Kratzen Sie überschüssigen Kleber mit Zahnstochern oder Wattestäbchen ab, lassen Sie die Baugruppe wärmehärten, um die Klebefestigkeit zu maximieren, und wischen Sie sie dann mit Alkoholtupfern ab. Bei Kratzern auf der Linsenoberfläche oder hartnäckigen Rückständen, die sich nicht mit einfachen Tupfern oder Alkohol entfernen lassen, verdünnen Sie das Poliermittel mit klarem Wasser und polieren Sie es vorsichtig mit einer in Mikrofaser gewickelten Zahnstocherspitze. Wichtiger Hinweis: Führen Sie die optische Bildanpassung durch, während der Kleber noch teilweise ausgehärtet ist, und bestätigen Sie die qualifizierte Bildgebung vor der endgültigen vollständigen Aushärtung. Vollständig ausgehärteter Kleber schafft dauerhafte Verbindungen, die eine spätere Demontage und erneute Fehlerbehebung erschweren.
Okularkalibrierung
Um das Okular zu zerlegen, schneiden Sie das äußere Okularrohr mit einem Drehmeißel auf. Durch anschließendes erneutes Löten können der ursprüngliche Rohrdurchmesser und die ursprüngliche Rohrbreite präzise wiederhergestellt werden, ohne dass die Montagegenauigkeit beeinträchtigt wird.
Drücken Sie vor der Okularinstallation die Distanzrohre mit einer Pinzette vollständig in ihre Position und montieren Sie dann die Okulareinstellbasis zur Feinabstimmung der Faserkabelzentrierung. Reinigen Sie das Innengewinde des Okulars gründlich, um zu verhindern, dass beim Einschrauben Schmutz in den Strahlengang gelangt. Drehen Sie das Okular langsam nach innen, während Sie das optische Echtzeitbild beobachten. Wenn das Glasfaserkabel falsch ausgerichtet ist, zerlegen Sie alle Teile, reinigen Sie sie erneut und wiederholen Sie den Zusammenbau.
(Innengewinde des Okulars reinigen)
Endgültige Reparatur und Montage
Vor der vollständigen optischen Montage muss jede einzelne Komponente im Inneren des Zielfernrohrgehäuses separat gereinigt werden, einschließlich beider Oberflächen jeder Stablinse und der Außenfläche jedes Distanzrohrs. Halten Sie optische Linsen oder Baugruppen mit einer sauberen Pinzette fest, wischen Sie die Linsenoberflächen in kreisenden Bewegungen oder nach außen gerichteten Spiralen von der Mitte zum Rand mit alkoholgetränkten Tupfern ab, um Schmutz zu entfernen, anstatt Verunreinigungen zu verteilen. Tauschen Sie die Tupfer während des Wischens häufig aus, um sekundäre Kratzer durch verschmutzte Tupfer zu vermeiden. Für alle Montagearbeiten müssen vorgereinigte Spezialzangen und Vorrichtungen verwendet werden. Direkter Kontakt mit der bloßen Hand-führt zu neuen Verunreinigungen.
(montieren)
Alle in diesem Fall gezeigten kundenspezifischen Werkzeugauswahlen, Kleberanpassungen, Klebeprozesse sowie Demontage- und Montagesequenzen werden durch wiederholte praktische Wartungsversuche überprüft. Wir werden in den folgenden Artikeln weiterhin Reparaturfälle anderer Endoskopmodelle vorstellen, bleiben Sie dran.
