Die Bildschärfe von Endoskopen hängt von der Koaxialität der Objektivlinsen ab. Ein geringfügiger Versatz oder eine Neigung, die beim Kleben des Objektivs entsteht, kann zu Bildverzerrungen, dunklen Schatten, chromatischer Aberration, Unschärfe und anderen visuellen Mängeln führen. Herkömmliche, allgemeine Handwerkzeuge liefern nicht die für diesen Prozess erforderliche ultra-präzise Positionierung, daher sind spezielle Geräte zur Bildausrichtung erforderlich.

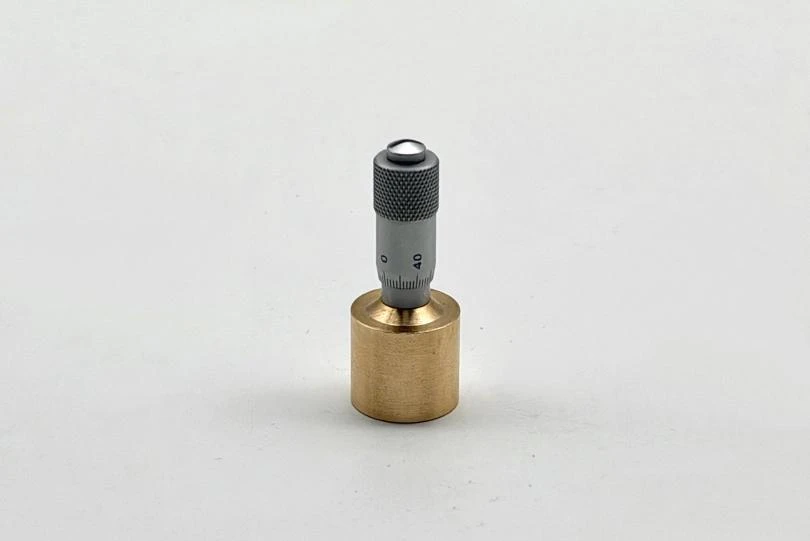

Bei dieser Bildausrichtungseinrichtung handelt es sich um eine spezielle Präzisionsmaschine zur Feinpositionierung von Objektivlinsen während der optischen Montage des Endoskops. Ausgestattet mit Mikrometerskalen an der Schnittstelle ermöglicht es eine hochpräzise Verschiebungsmessung und -betätigung und fixiert die Objektivlinse in der optimalen optischen Position für eine hervorragende Abbildungsleistung.
Seine Kernfunktionen während des Betriebs werden wie folgt beschrieben:
- Präzise Kontrolle der Objektiveinbautiefe.
Nach der Objektivmontage muss die Linsenoberfläche 0,1–0,2 mm unter der distalen Spitze des Innenrohrs liegen. Dieser vertiefte Versatz schützt die Linse vor Kratzern, wenn das Endoskop durch Körperhöhlen navigiert oder mit Gewebe in Berührung kommt, und sorgt gleichzeitig für ungehinderte Lichtübertragungswege.
- Geregelter vertikaler Weg für einen gleichmäßigen, kalibrierten Abstand von Objektiv-zu-Röhre
Die integrierte Mikrometerskala liefert visuelle Verschiebungsanzeigen in Echtzeit. Techniker können die Vorwärts-/Rückwärtsposition der Objektivlinse anhand der Skalenmarkierungen mikro-verstellen und so einen gleichmäßigen Abstand zwischen der Linsenoberfläche und der inneren Rohrwand in voller Übereinstimmung mit den Designspezifikationen gewährleisten.
- Schadensverhütung bei Kalibriervorgängen
Übermäßiger Kraftaufwand oder ein schlecht kontrollierter Weg während der Objektivabstimmung können dazu führen, dass sich die Objektivbaugruppe im Innenrohr verklemmt oder mechanische Störungen entstehen, die die Anpassung an die Zielpositionen blockieren. Die Vorrichtung verfügt über starre, geführte Bewegungsstrukturen und fein abstimmbare vertikale Antriebsmechanismen, um solche Fehlfunktionen zuverlässig zu beseitigen.
